在传统的电力系统中，具有线性阻抗变化特性的传统电气设备工作时不会对频率为50Hz呈现标准正弦波形的供电电源造成干扰影响，但随着现代电力电子技术的飞速发展，具有非线性阻抗特性的电气设备(又称为非线性负荷)应用得越来越多，这些非线性负荷工作时会造成电力系统供电频率与波形发生畸变，从中可以分解出不同频率的正弦波形，这部分被分解出来的非50HZ交流正弦波统称为谐波(harmonic)，其中频率为50Hz三倍即150Hz的谐波称为3次谐波；频率为50Hz五倍即250Hz的谐波称为5次谐波；频率为50Hz七倍即350Hz的谐波称为7次谐波。

而LED节能灯、LED显示屏、充电器、加热器、变频器、消毒器、PC终端等采用单相二极管整流方式的非线性负荷在运行时都会产生比较严重的奇次谐波电流，其中3次谐波最大，为主要谐波成分，5次、7次、11次等谐波也明显偏高，但三次谐波电流不仅不能象基波及5次、7次、11次等其他频次谐波电流那样在零线上进行矢量抵消掉绝大部分，而是以360度矢量角完全叠加到零线上，导致零线上三次谐波电流为相线上的3倍左右，因此当单相整流负载产生的三次谐波电流含量达到35%以上时，零线电流就会异常增高超出了相线电流，很多情况下零线电流异常增高到相线电流的2倍左右，也给低压配电系统造成了多方面的危害，主要的现象包括以下几方面：

1)零线过流发热：导致电缆发热老化断裂，不仅会直接烧坏用电设备，还极易诱发难以检查防控的火灾隐患；

2)配电保护异常跳闸：即使线路上的负荷还没有达到配电设计容量，也会出现零序保护跳闸，造成配电系统不稳定，影响正常供电；

3)变压器过温异响：大量零线谐波电流回流到变压器后，直接导致变压器发热升温噪声增大，加速变压器的性能衰减，缩短了变压器的寿命，严重时直接导致变压器烧毁；

4)电能明显浪费：配电系统中存在比较大的三倍频奇次谐波电流，会直接增加负载设备与供电设备的电能消耗，危及无功补偿设备的安全运行，造成比较明显电能的浪费。

解决方案

西安奥顺电气融合十多年谐波治理实践经验与技术积累成功开发出APF-CN零线电流谐波治理装置，不仅是当前市场中能从源头上彻底治理三次谐波电流的独特产品，也是对三相四线制配电系统中相线和零线上的三次谐波电流能同时全面精确治理的专用滤波装置，因此也叫三次谐波电流零线滤波器，该装置已经在消除三次谐波电流引发的零线电流异常增高、母排发热振荡、变压器过温异响等方面得到了广泛的应用。

零线电流谐波治理装置的性能特点

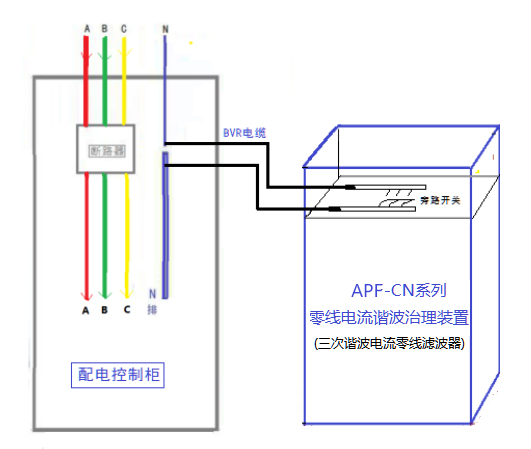

只需串接在零线上，滤波效果不受相线电流相位角调节变化影响，接线简单方便；

采用专有的零线谐振阻波仿真技术,在三相负载发生不平衡波动变化时保持稳定滤波；

治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

同步滤除零线和相线上3次谐波电流90%以上，减小三次谐波电流带来的电气火灾隐患；

成套装置配有剩余零线电流监测报警系统，通过声光报警提示来全面监控剩余零线电流;

成套装置均设计有旁路开关，特殊情况下可以快速通过旁路短接滤波器，保证负载设备继续可靠运行；

开发有50A-600A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类大中型负载零线谐波电流治理需求；

应用范围

亮化工程、LED显示屏、商城商贸城用电、工厂会场照明系统、商铺商超用电等零线电流较大的情况
